leolopez | Deep Learning: Neural networks whith Tensor Flow

Análisis predictivo con inteligencia artificial

López Oscar Leonardo

Índice

Caso práctico de IA
CIFAR10 Dataset
Experimentos con redes neuronales densas
- Experimento 1
- Experimento 2
Experimentos con CNNs
- Experimento 3
- Experimento 4
Experimento Opcional
Conclusión

In [3]:

#Importando TensorFlow
import tensorflow as tf
import numpy as np

# Importando MatplotLib para mostrar gráficas de evaluación del modelo
import matplotlib.pyplot as plt
%matplotlib inline

# Solucionamos una falla de Anaconda
import os
os.environ['KMP_DUPLICATE_LIB_OK']='True'

Caso práctico de IA

El objetivo de este caso práctico es demostrar cómo resolvería un análisis completo con Deep Learning, en el rol de data scientist dedicado a analizar y crear modelos de Deep Learning para pasarlos a producción y ser desplegados en una aplicación.

Imaginemos que tenemos un dataset completo que queremos explotar, y mi misión fuera utilizar este dataset de imágenes (CIFAR10) y realizar varios experimentos con distintas redes para descubrir cuál funciona mejor y cuál elegiría para pasar a producción. Por lo que además de tener que entrerar distintas redes y entender qué ha pasado en cada entrenamiento explicando el resultado, al final también justificaré cuál de todos los modelos entrenados es el más óptimo para pasar a producción.

Cada experimento a realizar está ya bien definido, a los fines de compartir este trabajo solamente tengo que crear la red neuronal con TensorFlow y realizar el entrenamiento de la misma. Por cada experimento les comento mis conclusiones de cómo de bueno o malo ha sido ese entrenamiento. Al final de todos los experimentos, termino con una pequeña documentación donde justifico cuál de los modelos entrenados es el más óptimo para pasar a producción.

Parte principal

La realización de cada uno de los experimentos definidos.

Destaco que el objetivo de este caso práctico no es obtener unos resultados muy buenos, de echo los resultados obtenidos son los pre-definidos por las redes que designo. El objetivo principal es mostrar desde mi paradigma profesional cómo abordaría un problema para ser resuelto con Deep Learning, partiendo de un dataset y un objetivo, y realizando diferentes experimentos hasta encontrar la solución más óptima a la que pueda llegar a desplegar en producción.

Parte adicional

La parte opcional se trata de proponer una propia red neuronal para obtener mejores resultados que los de la parte anterior. Obviamente… ¡Esta parte puedes verla como un reto!

Objetivos

Cargar y explorar los datos del dataset CIFAR10 con los que se trabajarán.
Crear cada una de las redes indicadas en los experimentos.
Entrenar cada una de las redes creadas en los experimentos.
Conclusiones del resultado de cada entrenamiento.
Conclusión al final del cuaderno justificando el modelo elegido para desplegar.

CIFAR10 dataset

El dataset de de imágenes CIFAR10 tiene las siguintes características:

Imágenes de 10 tipos de objetos: aviones, automóbiles, pájaros, gatos, ciervos, perros, ranas, caballos, barcos y camiones.

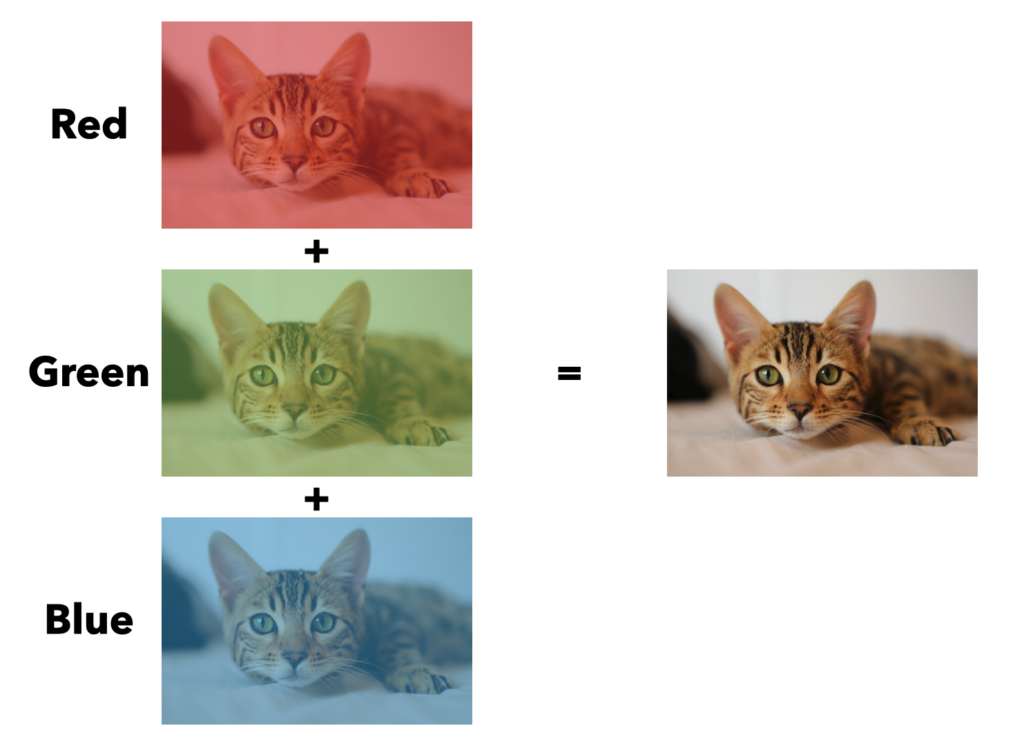

Imágenes en color, es decir, cada pixel tiene 3 valores entre 0 y 255, esos valores corresponden a los valores de RGB (Red, Green, Blue).
Imágenes de tamaño 32x32x3, 32×32 píxeles y 3 valores por pixel.
50.000 imágenes para el entrenamiento y 10.000 imágenes para el test.

Para empezar debemos descargar los datos de las bases de datos de Tensorflow.

In [13]:

cifar10 = tf.keras.datasets.cifar10 #Cargo el dataset en la variable
(x_train, y_train), (x_test, y_test) = cifar10.load_data() #Cargo los datos
labels = ['airplane', 'automobile', 'bird', 'cat', 'deer', 'dog', 'frog', 'horse', 'ship', 'truck'] #Etiquetado

Normalizamos los valores entre 0 y 1, para hacer el uso de la red mucho más eficiente ya que entre otra ventajas prácticas, la estimación mejora con entradas estandarizadas acotadas en un rango y también nos da la ventaja de simplificar los cambios de escala para los ajustes de pesos y sesgos.

In [14]:

x_train = x_train / 255.0
x_test = x_test / 255.0

In [15]:

# Muestro las imágenes
def show_images(images):
    fig=plt.figure(figsize=(10, 10))
    index = np.random.randint(len(images), size=100)
    for i in range(100):
        fig.add_subplot(10, 10, i+1)
        plt.axis('off')
        color = None
        plt.imshow(images[index[i]].reshape([32, 32, 3]), cmap=color)
    plt.show()

In [16]:

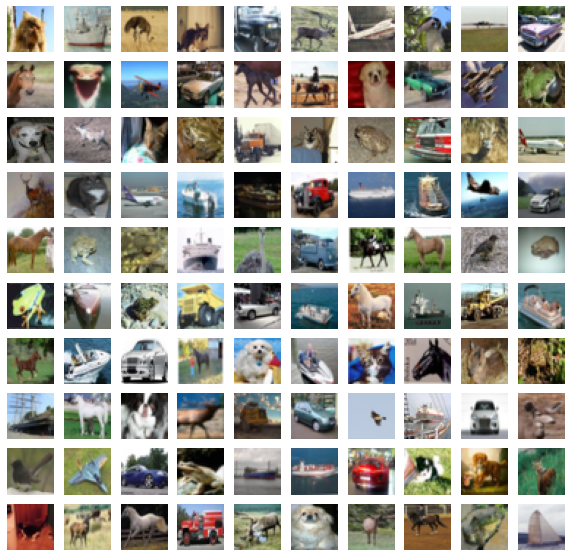

show_images(x_train)

Vemos que las imágenes son pequeñas, a color y pixeladas.
Veamos a continuación más detalles:

In [18]:

print("Cantidad de imágenes para training: ", x_train.shape[0])
print("Cantidad de imágenes para test: ", x_test.shape[0])
print("Dimension de entrada: ", x_train.shape)
print("Dimension de salida: ", y_train.shape)
print("Indice de lista de salida: ", y_train[1])
print("Etiqueta correspondiente: ", labels[y_train[1][0]])

Cantidad de imágenes para training:  50000
Cantidad de imágenes para test:  10000
Dimension de entrada:  (50000, 32, 32, 3)
Dimension de salida:  (50000, 1)
Indice de lista de salida:  [9]
Etiqueta correspondiente:  truck

Experimentos con redes neuronales densas

A continuación, realizo 2 experimentos usando redes neuronales densas

Experimento 1

Arquitectura de la red:

Capa de aplanado Flatten con entrada (32,32,3)
Capa densa Dense con 10 neuronas y función de activación ReLU
Capa de salida densa Dense con 10 neuronas y función de activación Softmax

Configuración del entrenamiento:

Optimizador: Adam con factor de entrenamiento 0.01
Función de error: sparce_categorical_crossentropy
Métricas: accuracy
Número de epochs: 20

Crear y entrenar la red neuronal indicada arriba

In [19]:

# Creación del modelo indicado
model = tf.keras.models.Sequential([                 #Objeto secuencial para procesar lista de capas
  tf.keras.layers.Flatten(input_shape=(32, 32,3)),   #Aplanado de imagen
  tf.keras.layers.Dense(10, activation='relu'),    #Capa Dense de 10 neuronas y función de activación ReLu
  tf.keras.layers.Dense(10, activation='softmax')  #Capa de salida de 10 neuronas y función de activación Softmax
])

In [20]:

model.summary() #Resumen de la red neuronal

Model: "sequential"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
flatten (Flatten)            (None, 3072)              0
_________________________________________________________________
dense (Dense)                (None, 10)                30730
_________________________________________________________________
dense_1 (Dense)              (None, 10)                110
=================================================================
Total params: 30,840
Trainable params: 30,840
Non-trainable params: 0
_________________________________________________________________

In [ ]:

En sólo estas dos capas ya calcula 30.840 parámetros !

In [21]:

# Entrenamiento:

# Definimos el optimizador cambiando el factor de entrenamiento
opt = tf.keras.optimizers.Adam(learning_rate=0.01)        #Optimizador Adam, con cambio de pesos de a 0,01

# Compilamos el modelo
model.compile(optimizer=opt,
              loss='sparse_categorical_crossentropy',     #La función de error es categórica, ya que estamos clasificando
              metrics=['accuracy'])                       #La métrica buscada es la precisión, por ser clasificación

In [23]:

hist = model.fit(x_train, y_train, validation_data=(x_test, y_test), epochs=20) # 20 veces vamos a entrenar nuestra red

Epoch 1/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3039 - accuracy: 0.0994 - val_loss: 2.3059 - val_accuracy: 0.1000
Epoch 2/20
1563/1563 [==============================] - 4s 2ms/step - loss: 2.3039 - accuracy: 0.0993 - val_loss: 2.3042 - val_accuracy: 0.1000
Epoch 3/20
1563/1563 [==============================] - 4s 2ms/step - loss: 2.3041 - accuracy: 0.0958 - val_loss: 2.3042 - val_accuracy: 0.1000
Epoch 4/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3040 - accuracy: 0.0988 - val_loss: 2.3034 - val_accuracy: 0.1000
Epoch 5/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3040 - accuracy: 0.1007 - val_loss: 2.3030 - val_accuracy: 0.1000
Epoch 6/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3040 - accuracy: 0.0994 - val_loss: 2.3028 - val_accuracy: 0.1000
Epoch 7/20
1563/1563 [==============================] - 4s 2ms/step - loss: 2.3040 - accuracy: 0.1000 - val_loss: 2.3035 - val_accuracy: 0.1000
Epoch 8/20
1563/1563 [==============================] - 4s 2ms/step - loss: 2.3041 - accuracy: 0.0996 - val_loss: 2.3030 - val_accuracy: 0.1000
Epoch 9/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3041 - accuracy: 0.0995 - val_loss: 2.3036 - val_accuracy: 0.1000
Epoch 10/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3039 - accuracy: 0.1012 - val_loss: 2.3046 - val_accuracy: 0.1000
Epoch 11/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3041 - accuracy: 0.0981 - val_loss: 2.3047 - val_accuracy: 0.1000
Epoch 12/20
1563/1563 [==============================] - 4s 2ms/step - loss: 2.3040 - accuracy: 0.0983 - val_loss: 2.3035 - val_accuracy: 0.1000
Epoch 13/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3041 - accuracy: 0.0969 - val_loss: 2.3041 - val_accuracy: 0.1000
Epoch 14/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3041 - accuracy: 0.0996 - val_loss: 2.3039 - val_accuracy: 0.1000
Epoch 15/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3040 - accuracy: 0.1010 - val_loss: 2.3033 - val_accuracy: 0.1000
Epoch 16/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3041 - accuracy: 0.0995 - val_loss: 2.3034 - val_accuracy: 0.1000
Epoch 17/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3039 - accuracy: 0.1001 - val_loss: 2.3036 - val_accuracy: 0.1000
Epoch 18/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3039 - accuracy: 0.1041 - val_loss: 2.3037 - val_accuracy: 0.1000
Epoch 19/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3040 - accuracy: 0.0982 - val_loss: 2.3038 - val_accuracy: 0.1000
Epoch 20/20
1563/1563 [==============================] - 3s 2ms/step - loss: 2.3039 - accuracy: 0.0987 - val_loss: 2.3040 - val_accuracy: 0.1000

Resultado obtenidos

La precisión no ha ido aumentando con cada epoch sino que ha sido variable y baja. Por otro lado el error y la validación se han mantenido practicamente constante, lo que nos indica que la red tampoco ha aprendido. Todo esto era de esperararse ante una red demasiado simple, ya son muy pocas capas, neuronas y epochs para imágenes de colores.

Experimento 2

Arquitectura de la red:

Capa de aplanado Flatten con entrada (32,32,3).
Capa densa Dense con 32 neuronas y función de activación ReLU.
Capa densa Dense con 64 neuronas y función de activación ReLU.
Capa densa Dense con 128 neuronas y función de activación ReLU.
Capa de salida densa Dense con 10 neuronas y función de activación Softmax.

Configuración del entrenamiento:

Optimizador: Adam con factor de entrenamiento 0.001
Función de error: sparce_categorical_crossentropy.
Métricas: accuracy.
Número de epochs: 40

Crear y entrenar la red neuronal indicada arriba

In [24]:

# Creación del modelo indicado
model = tf.keras.models.Sequential([                 #Objeto secuencial para procesar lista de capas
  tf.keras.layers.Flatten(input_shape=(32, 32,3)),   #Aplanado de imagen
  tf.keras.layers.Dense(32, activation='relu'),    #Capa Dense de 32 neuronas y función de activación ReLu
  tf.keras.layers.Dense(64, activation='relu'),    #Capa Dense de 64 neuronas y función de activación ReLu
  tf.keras.layers.Dense(128, activation='relu'),   #Capa Dense de 128 neuronas y función de activación ReLu
  tf.keras.layers.Dense(10, activation='softmax')  #Capa de salida de 10 neuronas y función de activación Softmax
])

In [25]:

model.summary() #Resumen de la nueva red neuronal

Model: "sequential_1"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
flatten_1 (Flatten)          (None, 3072)              0
_________________________________________________________________
dense_2 (Dense)              (None, 32)                98336
_________________________________________________________________
dense_3 (Dense)              (None, 64)                2112
_________________________________________________________________
dense_4 (Dense)              (None, 128)               8320
_________________________________________________________________
dense_5 (Dense)              (None, 10)                1290
=================================================================
Total params: 110,058
Trainable params: 110,058
Non-trainable params: 0
_________________________________________________________________

In [ ]:

Ahora ya tenemos 4 capas y ya calcula 110.058 parámetros !

In [26]:

# Entrenamiento:

# Definimos el optimizador cambiando el factor de entrenamiento
opt = tf.keras.optimizers.Adam(learning_rate=0.001)        #Optimizador Adam, con menor cambio de pesos de a 0,001

# Compilamos el modelo
model.compile(optimizer=opt,
              loss='sparse_categorical_crossentropy',     #La función de error es categórica, ya que estamos clasificando
              metrics=['accuracy'])                       #La métrica buscada es la precisión, por ser clasificación

In [27]:

hist = model.fit(x_train, y_train, validation_data=(x_test, y_test), epochs=40) # 40 veces vamos a entrenar nuestra red

Epoch 1/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.8880 - accuracy: 0.3056 - val_loss: 1.7703 - val_accuracy: 0.3570
Epoch 2/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.7259 - accuracy: 0.3756 - val_loss: 1.7895 - val_accuracy: 0.3575
Epoch 3/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.6772 - accuracy: 0.3938 - val_loss: 1.6598 - val_accuracy: 0.3996
Epoch 4/40
1563/1563 [==============================] - 4s 3ms/step - loss: 1.6476 - accuracy: 0.4023 - val_loss: 1.6328 - val_accuracy: 0.4169
Epoch 5/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.6270 - accuracy: 0.4123 - val_loss: 1.6085 - val_accuracy: 0.4256
Epoch 6/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.6102 - accuracy: 0.4168 - val_loss: 1.6199 - val_accuracy: 0.4219
Epoch 7/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.5968 - accuracy: 0.4248 - val_loss: 1.5964 - val_accuracy: 0.4303
Epoch 8/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5875 - accuracy: 0.4264 - val_loss: 1.6376 - val_accuracy: 0.4144
Epoch 9/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5766 - accuracy: 0.4314 - val_loss: 1.6150 - val_accuracy: 0.4207
Epoch 10/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.5658 - accuracy: 0.4338 - val_loss: 1.6034 - val_accuracy: 0.4276
Epoch 11/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.5568 - accuracy: 0.4386 - val_loss: 1.5886 - val_accuracy: 0.4307
Epoch 12/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.5482 - accuracy: 0.4436 - val_loss: 1.5786 - val_accuracy: 0.4321
Epoch 13/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5433 - accuracy: 0.4419 - val_loss: 1.5761 - val_accuracy: 0.4377
Epoch 14/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.5377 - accuracy: 0.4452 - val_loss: 1.5803 - val_accuracy: 0.4389
Epoch 15/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.5303 - accuracy: 0.4487 - val_loss: 1.5791 - val_accuracy: 0.4397
Epoch 16/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.5250 - accuracy: 0.4498 - val_loss: 1.5555 - val_accuracy: 0.4446
Epoch 17/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5243 - accuracy: 0.4498 - val_loss: 1.5676 - val_accuracy: 0.4382
Epoch 18/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5135 - accuracy: 0.4552 - val_loss: 1.5758 - val_accuracy: 0.4386
Epoch 19/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5099 - accuracy: 0.4534 - val_loss: 1.6062 - val_accuracy: 0.4386
Epoch 20/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5069 - accuracy: 0.4546 - val_loss: 1.5549 - val_accuracy: 0.4464
Epoch 21/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.5025 - accuracy: 0.4564 - val_loss: 1.5956 - val_accuracy: 0.4319
Epoch 22/40
1563/1563 [==============================] - 4s 3ms/step - loss: 1.4975 - accuracy: 0.4595 - val_loss: 1.5743 - val_accuracy: 0.4406
Epoch 23/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.4913 - accuracy: 0.4623 - val_loss: 1.5929 - val_accuracy: 0.4345
Epoch 24/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4888 - accuracy: 0.4635 - val_loss: 1.5918 - val_accuracy: 0.4344
Epoch 25/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4874 - accuracy: 0.4632 - val_loss: 1.5929 - val_accuracy: 0.4372
Epoch 26/40
1563/1563 [==============================] - 4s 3ms/step - loss: 1.4822 - accuracy: 0.4633 - val_loss: 1.5537 - val_accuracy: 0.4489
Epoch 27/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.4782 - accuracy: 0.4651 - val_loss: 1.5625 - val_accuracy: 0.4417
Epoch 28/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.4772 - accuracy: 0.4649 - val_loss: 1.5642 - val_accuracy: 0.4433
Epoch 29/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4697 - accuracy: 0.4659 - val_loss: 1.5791 - val_accuracy: 0.4412
Epoch 30/40
1563/1563 [==============================] - 4s 3ms/step - loss: 1.4679 - accuracy: 0.4708 - val_loss: 1.5722 - val_accuracy: 0.4401
Epoch 31/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.4665 - accuracy: 0.4699 - val_loss: 1.5573 - val_accuracy: 0.4486
Epoch 32/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4638 - accuracy: 0.4700 - val_loss: 1.5780 - val_accuracy: 0.4368
Epoch 33/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4636 - accuracy: 0.4699 - val_loss: 1.6006 - val_accuracy: 0.4332
Epoch 34/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.4572 - accuracy: 0.4748 - val_loss: 1.5586 - val_accuracy: 0.4515
Epoch 35/40
1563/1563 [==============================] - 4s 3ms/step - loss: 1.4556 - accuracy: 0.4743 - val_loss: 1.6132 - val_accuracy: 0.4280
Epoch 36/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4516 - accuracy: 0.4743 - val_loss: 1.5695 - val_accuracy: 0.4467
Epoch 37/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4512 - accuracy: 0.4748 - val_loss: 1.5817 - val_accuracy: 0.4413
Epoch 38/40
1563/1563 [==============================] - 3s 2ms/step - loss: 1.4496 - accuracy: 0.4768 - val_loss: 1.5612 - val_accuracy: 0.4483
Epoch 39/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.4456 - accuracy: 0.4767 - val_loss: 1.5978 - val_accuracy: 0.4433
Epoch 40/40
1563/1563 [==============================] - 4s 2ms/step - loss: 1.4411 - accuracy: 0.4814 - val_loss: 1.5625 - val_accuracy: 0.4491

In [28]:

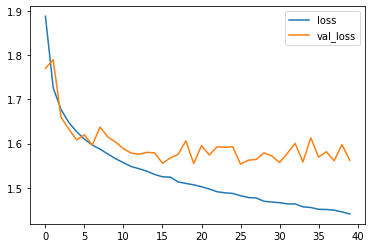

# Evaluando el modelo
plt.plot(hist.history['loss'], label='loss')
plt.plot(hist.history['val_loss'], label='val_loss')
plt.legend()

Out[28]:

<matplotlib.legend.Legend at 0x26236e0ce80>

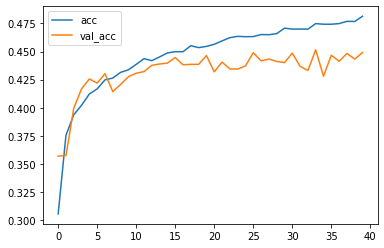

plt.plot(hist.history['accuracy'], label='acc')
plt.plot(hist.history['val_accuracy'], label='val_acc')
plt.legend()

Resultado obtenidos

Aquí el modelo ya tiene mucho más sentido al ver cómo mejora la precisión y se reduce el error al duplicar las capas con mas neuronas y aumentando también el número de epochs. Resulta por lo menos mejor que el primero para la clasificación de imágenes a color.

Experimentos con CNNs

A continuación, realizar 2 experimentos usando redes convolucionales con las redes que se te indican en cada sección.

Experimento 3

Arquitectura de la red:

Capa convolucional Conv2D con 16 filtros/kernels, padding con relleno, activación ReLU y con entrada (32,32,3)
Capa pooling MaxPool2D con reducción de 2 tanto en tamaño como en desplazamiento (stride) y padding con relleno.
Capa de aplanado Flatten.
Capa densa Dense con 64 neuronas y función de activación ReLU.
Capa densa Dense con 32 neuronas y función de activación ReLU.
Capa de salida densa Dense con 10 neuronas y función de activación Softmax.

Configuración del entrenamiento:

Optimizador: Adam con factor de entrenamiento 0.0001
Función de error: sparce_categorical_crossentropy.
Métricas: accuracy.
Número de epochs: 10

Crear y entrenar la red neuronal indicada arriba

In [30]:

# Definimos la red convolucional
model = tf.keras.models.Sequential([
    tf.keras.layers.Conv2D(16, (5, 5), padding="same", activation="relu", input_shape=(32,32,3)),
    tf.keras.layers.MaxPool2D(pool_size=(2, 2), strides=(2, 2), padding="same"), #Pooling de reducción a la mitad
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(64, activation="relu"),          #Capa Dense de 64 neuronas y función de activación ReLu
    tf.keras.layers.Dense(32, activation="relu"),          #Capa Dense de 32 neuronas y función de activación ReLu
    tf.keras.layers.Dense(10, activation="softmax")        #Capa Dense de salida 12 neuronas y función de activación Softmax
])

# definimos el optimizador
opt = tf.keras.optimizers.Adam(learning_rate=0.0001)

# compilamos el modelo
model.compile(optimizer=opt,
              loss='sparse_categorical_crossentropy',
              metrics=['accuracy'])

# visualizamos modelo
model.summary()

Model: "sequential_2"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d (Conv2D)              (None, 32, 32, 16)        1216
_________________________________________________________________
max_pooling2d (MaxPooling2D) (None, 16, 16, 16)        0
_________________________________________________________________
flatten_2 (Flatten)          (None, 4096)              0
_________________________________________________________________
dense_6 (Dense)              (None, 64)                262208
_________________________________________________________________
dense_7 (Dense)              (None, 32)                2080
_________________________________________________________________
dense_8 (Dense)              (None, 10)                330
=================================================================
Total params: 265,834
Trainable params: 265,834
Non-trainable params: 0
_________________________________________________________________

In [31]:

hist = model.fit(x_train, y_train, validation_data=(x_test, y_test), epochs=10) # 10 veces vamos a entrenar nuestra red

Epoch 1/10
1563/1563 [==============================] - 42s 27ms/step - loss: 1.8228 - accuracy: 0.3511 - val_loss: 1.6597 - val_accuracy: 0.4191
Epoch 2/10
1563/1563 [==============================] - 44s 28ms/step - loss: 1.5487 - accuracy: 0.4476 - val_loss: 1.4826 - val_accuracy: 0.4674
Epoch 3/10
1563/1563 [==============================] - 43s 28ms/step - loss: 1.4363 - accuracy: 0.4878 - val_loss: 1.4226 - val_accuracy: 0.4837
Epoch 4/10
1563/1563 [==============================] - 41s 26ms/step - loss: 1.3621 - accuracy: 0.5135 - val_loss: 1.3457 - val_accuracy: 0.5260
Epoch 5/10
1563/1563 [==============================] - 41s 26ms/step - loss: 1.3075 - accuracy: 0.5349 - val_loss: 1.3080 - val_accuracy: 0.5321
Epoch 6/10
1563/1563 [==============================] - 42s 27ms/step - loss: 1.2665 - accuracy: 0.5507 - val_loss: 1.2746 - val_accuracy: 0.5425
Epoch 7/10
1563/1563 [==============================] - 41s 26ms/step - loss: 1.2321 - accuracy: 0.5646 - val_loss: 1.2452 - val_accuracy: 0.5594
Epoch 8/10
1563/1563 [==============================] - 38s 24ms/step - loss: 1.2024 - accuracy: 0.5750 - val_loss: 1.2437 - val_accuracy: 0.5569
Epoch 9/10
1563/1563 [==============================] - 39s 25ms/step - loss: 1.1741 - accuracy: 0.5847 - val_loss: 1.2263 - val_accuracy: 0.5623
Epoch 10/10
1563/1563 [==============================] - 39s 25ms/step - loss: 1.1498 - accuracy: 0.5957 - val_loss: 1.2235 - val_accuracy: 0.5661

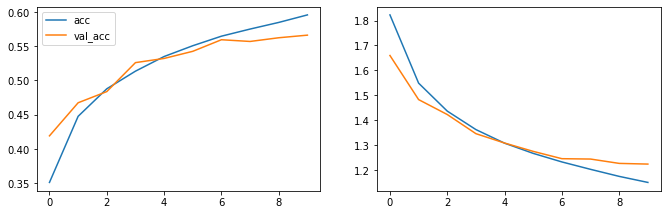

Resultado obtenidos

La precisión ha ido mejorando aunque sólo hasta un 59%, y el error fué disminuyendo. En validación sólo del 56%.

In [32]:

# Gráficamente:

fig=plt.figure(figsize=(60, 40))

# error
fig.add_subplot(10, 10, 2)
plt.plot(hist.history['loss'], label='loss')
plt.plot(hist.history['val_loss'], label='val_loss')

# precision
fig.add_subplot(10, 10, 1)
plt.plot(hist.history['accuracy'], label='acc')
plt.plot(hist.history['val_accuracy'], label='val_acc')
plt.legend()

plt.legend()
plt.show()

Experimento 4

Arquitectura de la red:

Capa convolucional Conv2D con 32 filtros/kernels, padding con relleno, activación ReLU y con entrada (32,32,3)
Capa pooling MaxPool2D con reducción de 2 tanto en tamaño como en desplazamiento (stride) y padding con relleno.
Capa convolucional Conv2D con 64 filtros/kernels, padding con relleno y activación ReLU
Capa pooling MaxPool2D con reducción de 2 tanto en tamaño como en desplazamiento (stride) y padding con relleno.
Capa convolucional Conv2D con 64 filtros/kernels, padding con relleno y activación ReLU
Capa pooling MaxPool2D con reducción de 2 tanto en tamaño como en desplazamiento (stride) y padding con relleno.
Capa de aplanado Flatten.
Capa densa Dense con 64 neuronas y función de activación ReLU.
Capa de salida densa Dense con 10 neuronas y función de activación Softmax.

Configuración del entrenamiento:

Optimizador: Adam con factor de entrenamiento 0.001
Función de error: sparce_categorical_crossentropy.
Métricas: accuracy.
Número de epochs: 20

COMPLETAR: crear y entrena la red neuronal indicada arriba

In [33]:

# Definimos la nueva mejorada red con 3 capas convolucionales
model = tf.keras.models.Sequential([
    tf.keras.layers.Conv2D(32, (3, 3), padding="same", activation="relu", input_shape=(32,32,3)),
    tf.keras.layers.MaxPool2D(pool_size=(2, 2), strides=(2, 2), padding="same"),
    tf.keras.layers.Conv2D(64, (3, 3), padding="same", activation="relu"),
    tf.keras.layers.MaxPool2D(pool_size=(2, 2), strides=(2, 2), padding="same"),
    tf.keras.layers.Conv2D(64, (3, 3), padding="same", activation="relu"),
    tf.keras.layers.MaxPool2D(pool_size=(2, 2), strides=(2, 2), padding="same"),
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(64, activation="relu"),
    tf.keras.layers.Dense(10, activation="softmax")
])

# definimos el optimizador
opt = tf.keras.optimizers.Adam(learning_rate=0.001)

# compilamos el modelo
model.compile(optimizer=opt,
              loss='sparse_categorical_crossentropy',
              metrics=['accuracy'])
model.summary()

Model: "sequential_3"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d_1 (Conv2D)            (None, 32, 32, 32)        896
_________________________________________________________________
max_pooling2d_1 (MaxPooling2 (None, 16, 16, 32)        0
_________________________________________________________________
conv2d_2 (Conv2D)            (None, 16, 16, 64)        18496
_________________________________________________________________
max_pooling2d_2 (MaxPooling2 (None, 8, 8, 64)          0
_________________________________________________________________
conv2d_3 (Conv2D)            (None, 8, 8, 64)          36928
_________________________________________________________________
max_pooling2d_3 (MaxPooling2 (None, 4, 4, 64)          0
_________________________________________________________________
flatten_3 (Flatten)          (None, 1024)              0
_________________________________________________________________
dense_9 (Dense)              (None, 64)                65600
_________________________________________________________________
dense_10 (Dense)             (None, 10)                650
=================================================================
Total params: 122,570
Trainable params: 122,570
Non-trainable params: 0
_________________________________________________________________

In [34]:

hist = model.fit(x_train, y_train, validation_data=(x_test, y_test), epochs=20)

Epoch 1/20
1563/1563 [==============================] - 92s 59ms/step - loss: 1.4393 - accuracy: 0.4801 - val_loss: 1.1341 - val_accuracy: 0.5960
Epoch 2/20
1563/1563 [==============================] - 96s 62ms/step - loss: 1.0293 - accuracy: 0.6372 - val_loss: 1.0027 - val_accuracy: 0.6555
Epoch 3/20
1563/1563 [==============================] - 98s 63ms/step - loss: 0.8829 - accuracy: 0.6912 - val_loss: 0.8941 - val_accuracy: 0.6931
Epoch 4/20
1563/1563 [==============================] - 87s 56ms/step - loss: 0.7844 - accuracy: 0.7255 - val_loss: 0.8965 - val_accuracy: 0.6940
Epoch 5/20
1563/1563 [==============================] - 84s 54ms/step - loss: 0.7143 - accuracy: 0.7511 - val_loss: 0.8104 - val_accuracy: 0.7233
Epoch 6/20
1563/1563 [==============================] - 85s 55ms/step - loss: 0.6531 - accuracy: 0.7722 - val_loss: 0.8476 - val_accuracy: 0.7138
Epoch 7/20
1563/1563 [==============================] - 86s 55ms/step - loss: 0.6069 - accuracy: 0.7875 - val_loss: 0.8130 - val_accuracy: 0.7284
Epoch 8/20
1563/1563 [==============================] - 84s 54ms/step - loss: 0.5673 - accuracy: 0.8015 - val_loss: 0.8330 - val_accuracy: 0.7210
Epoch 9/20
1563/1563 [==============================] - 87s 56ms/step - loss: 0.5283 - accuracy: 0.8120 - val_loss: 0.8181 - val_accuracy: 0.7346
Epoch 10/20
1563/1563 [==============================] - 84s 54ms/step - loss: 0.4838 - accuracy: 0.8285 - val_loss: 0.8473 - val_accuracy: 0.7314
Epoch 11/20
1563/1563 [==============================] - 84s 54ms/step - loss: 0.4552 - accuracy: 0.8404 - val_loss: 0.8573 - val_accuracy: 0.7273
Epoch 12/20
1563/1563 [==============================] - 85s 54ms/step - loss: 0.4229 - accuracy: 0.8490 - val_loss: 0.9197 - val_accuracy: 0.7265
Epoch 13/20
1563/1563 [==============================] - 87s 55ms/step - loss: 0.3993 - accuracy: 0.8578 - val_loss: 0.8927 - val_accuracy: 0.7350
Epoch 14/20
1563/1563 [==============================] - 85s 55ms/step - loss: 0.3724 - accuracy: 0.8678 - val_loss: 0.9579 - val_accuracy: 0.7244
Epoch 15/20
1563/1563 [==============================] - 86s 55ms/step - loss: 0.3457 - accuracy: 0.8750 - val_loss: 0.9808 - val_accuracy: 0.7232
Epoch 16/20
1563/1563 [==============================] - 87s 55ms/step - loss: 0.3232 - accuracy: 0.8842 - val_loss: 1.0162 - val_accuracy: 0.7296
Epoch 17/20
1563/1563 [==============================] - 86s 55ms/step - loss: 0.3034 - accuracy: 0.8889 - val_loss: 1.0350 - val_accuracy: 0.7302
Epoch 18/20
1563/1563 [==============================] - 90s 57ms/step - loss: 0.2859 - accuracy: 0.8963 - val_loss: 1.0985 - val_accuracy: 0.7278
Epoch 19/20
1563/1563 [==============================] - 85s 54ms/step - loss: 0.2661 - accuracy: 0.9044 - val_loss: 1.1589 - val_accuracy: 0.7232
Epoch 20/20
1563/1563 [==============================] - 84s 54ms/step - loss: 0.2517 - accuracy: 0.9084 - val_loss: 1.1741 - val_accuracy: 0.7195

In [35]:

# Gráficamente:

fig=plt.figure(figsize=(60, 40))

# error
fig.add_subplot(10, 10, 2)
plt.plot(hist.history['loss'], label='loss')
plt.plot(hist.history['val_loss'], label='val_loss')

# precision
fig.add_subplot(10, 10, 1)
plt.plot(hist.history['accuracy'], label='acc')
plt.plot(hist.history['val_accuracy'], label='val_acc')
plt.legend()

plt.legend()
plt.show()

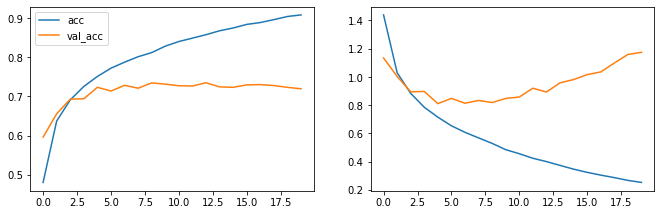

Resultado obtenidos

A priori los cálculos son muy prometedores ya que la precisión mejora y crece notablemente hasta un 90%, pero en la gráfica vemos la validación cómo se estanca rápidamente lo cual nos marca un notable sobreentrenamiento del modelo que para posibles nuevas imágenes fallaría demasiado.

Parte adicional

Esta parte de reto, se trata de realizar mi propia red neuronal para intentar mejorar lo aprendido en las anteriores redes o al menos acercarse a la red que mejor ha funcionado. El objetivo es proponer una posible red que pueda funcionar y se pueda poner en práctica para ver cómo funciona y comentarles los resultados logrados.

In [47]:

# Mi red propuesta
model = tf.keras.models.Sequential([
    tf.keras.layers.Conv2D(32, (3, 3), padding="same", activation="relu", input_shape=(32,32,3)),
    tf.keras.layers.MaxPool2D(pool_size=(2, 2), strides=(2, 2), padding="same"),
    tf.keras.layers.Dropout(0.2),        #Para evitar el sobreentrenamiento
    tf.keras.layers.Conv2D(64, (3, 3), padding="same", activation="relu"),
    tf.keras.layers.MaxPool2D(pool_size=(2, 2), strides=(2, 2), padding="same"),
    tf.keras.layers.Dropout(0.2),        #Para evitar el sobreentrenamiento
    tf.keras.layers.Conv2D(64, (3, 3), padding="same", activation="relu"),
    tf.keras.layers.MaxPool2D(pool_size=(2, 2), strides=(2, 2), padding="same"),
    tf.keras.layers.Dropout(0.2),        #Para evitar el sobreentrenamiento
    tf.keras.layers.Flatten(),
    tf.keras.layers.Dense(128, activation="relu"),
    tf.keras.layers.Dense(64, activation="relu"),
    tf.keras.layers.Dense(10, activation="softmax")
])

# definimos el optimizador
opt = tf.keras.optimizers.Adam(learning_rate=0.001)

# compilamos el modelo
model.compile(optimizer=opt,
              loss='sparse_categorical_crossentropy',
              metrics=['accuracy'])
model.summary()

Model: "sequential_10"
_________________________________________________________________
Layer (type)                 Output Shape              Param #
=================================================================
conv2d_22 (Conv2D)           (None, 32, 32, 32)        896
_________________________________________________________________
max_pooling2d_22 (MaxPooling (None, 16, 16, 32)        0
_________________________________________________________________
dropout_18 (Dropout)         (None, 16, 16, 32)        0
_________________________________________________________________
conv2d_23 (Conv2D)           (None, 16, 16, 64)        18496
_________________________________________________________________
max_pooling2d_23 (MaxPooling (None, 8, 8, 64)          0
_________________________________________________________________
dropout_19 (Dropout)         (None, 8, 8, 64)          0
_________________________________________________________________
conv2d_24 (Conv2D)           (None, 8, 8, 64)          36928
_________________________________________________________________
max_pooling2d_24 (MaxPooling (None, 4, 4, 64)          0
_________________________________________________________________
dropout_20 (Dropout)         (None, 4, 4, 64)          0
_________________________________________________________________
flatten_8 (Flatten)          (None, 1024)              0
_________________________________________________________________
dense_31 (Dense)             (None, 128)               131200
_________________________________________________________________
dense_32 (Dense)             (None, 64)                8256
_________________________________________________________________
dense_33 (Dense)             (None, 10)                650
=================================================================
Total params: 196,426
Trainable params: 196,426
Non-trainable params: 0
_________________________________________________________________

In [48]:

hist = model.fit(x_train, y_train, validation_data=(x_test, y_test), epochs=10)

Epoch 1/10
1563/1563 [==============================] - 96s 61ms/step - loss: 1.5697 - accuracy: 0.4245 - val_loss: 1.2786 - val_accuracy: 0.5457
Epoch 2/10
1563/1563 [==============================] - 94s 60ms/step - loss: 1.1720 - accuracy: 0.5781 - val_loss: 0.9948 - val_accuracy: 0.6490
Epoch 3/10
1563/1563 [==============================] - 93s 60ms/step - loss: 1.0163 - accuracy: 0.6389 - val_loss: 0.9087 - val_accuracy: 0.6758
Epoch 4/10
1563/1563 [==============================] - 98s 63ms/step - loss: 0.9299 - accuracy: 0.6710 - val_loss: 0.8778 - val_accuracy: 0.6937
Epoch 5/10
1563/1563 [==============================] - 93s 60ms/step - loss: 0.8656 - accuracy: 0.6954 - val_loss: 0.8424 - val_accuracy: 0.7070
Epoch 6/10
1563/1563 [==============================] - 93s 60ms/step - loss: 0.8179 - accuracy: 0.7129 - val_loss: 0.7994 - val_accuracy: 0.7223
Epoch 7/10
1563/1563 [==============================] - 98s 63ms/step - loss: 0.7805 - accuracy: 0.7258 - val_loss: 0.7911 - val_accuracy: 0.7230
Epoch 8/10
1563/1563 [==============================] - 101s 65ms/step - loss: 0.7479 - accuracy: 0.7369 - val_loss: 0.7612 - val_accuracy: 0.7341
Epoch 9/10
1563/1563 [==============================] - 101s 65ms/step - loss: 0.7199 - accuracy: 0.7461 - val_loss: 0.7642 - val_accuracy: 0.7362
Epoch 10/10
1563/1563 [==============================] - 100s 64ms/step - loss: 0.7031 - accuracy: 0.7509 - val_loss: 0.7145 - val_accuracy: 0.7557

In [49]:

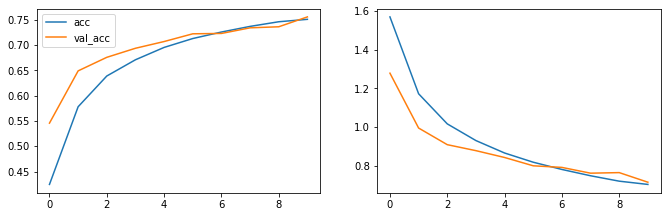

# Gráficamente:

fig=plt.figure(figsize=(60, 40))

# error
fig.add_subplot(10, 10, 2)
plt.plot(hist.history['loss'], label='loss')
plt.plot(hist.history['val_loss'], label='val_loss')

# precision
fig.add_subplot(10, 10, 1)
plt.plot(hist.history['accuracy'], label='acc')
plt.plot(hist.history['val_accuracy'], label='val_acc')
plt.legend()

plt.legend()
plt.show()

Resultado obtenidos

Aquí logré obtener por un lado una buena precisión del 75% y las gráficas de curvas muy similares con un muy buen control del sobreajuste con la función Dropout, donde fui probando diferentes porcentajes.

Conclusión final

Luego de crear los modelos de redes indicados y experimentar diferentes entrenamientos en la parte opcional, concluyo que claramente las redes convolucionales tienen un mejor ajuste respecto a las neuronales para la clasificación de imágenes a color. Este proyecto es de introduccción para el Deep Learning con TensorFlow, pues realmente desarrollar experiencia con mucha práctica es la clave para lograr la habilidad de identificar los ajustes óptimos de capas, filtros, funciones, neuronas, etc. que nos permitirán lograr entrenamientos de alta performance.

Muchas gracias !
